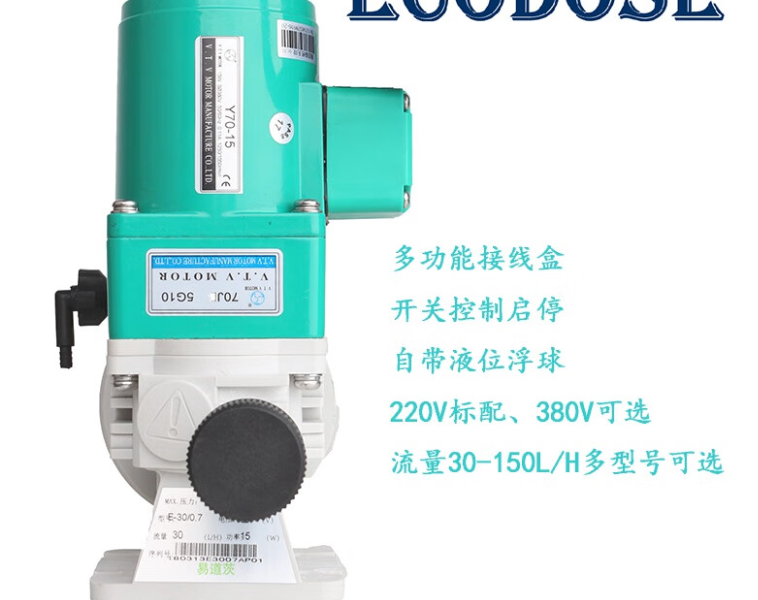

易道茨（ECODOSE）計量泵的核心功能在于精確計量和輸送液體，而單向閥在其泵頭組件中扮演著至關重要的角色。它確保液體在吸液和排液過程中只能單向流動，防止介質回流，從而保障計量的準確性和泵的正常運行。不正確的單向閥安裝，可能導致泵無法正常工作，甚至造成設備損壞。

本文將依據《易道茨E型機械隔膜計量泵操作手冊》提供的信息，為您詳細介紹易道茨計量泵如何安裝單向閥，并對相關安裝示意圖進行描述，以幫助您正確完成安裝。

單向閥的重要性與錯誤安裝的風險

單向閥（又稱止回閥）確保液體在計量泵的吸入和排出沖程中沿著正確的方向流動。

• 在吸入側： 防止已吸入泵頭的液體在排液沖程時倒流回吸液管路。

• 在排出側： 防止高壓管路中的液體在吸液沖程時倒灌回泵頭。

手冊明確警告： 錯誤安裝單向閥會導致：

• 立刻對計量泵的機械結構造成嚴重損壞。

• 沒有物料吐出（泵無法正常輸液）。

• 反向輸液（從進口管路向出口管路輸送）。

因此，確保單向閥的正確組裝和安裝方向是泵能否正常工作的關鍵。

單向閥組件構成（以上下閥為例）

易道茨計量泵的單向閥通常由多個精密部件組成，并分為上閥組件和下閥組件，分別安裝在泵頭的吸入和排出通道中。根據手冊描述，常見的單向閥組件包括：

• 閥體： 構成閥的外部框架。

• 閥球： 在壓力差作用下移動，實現啟閉功能。

• 閥座： 閥球落下的密封面，確保關閉時的氣密性。

• 閥套： 可能用于固定閥球或提供引導。

• O型圈： 提供密封，防止泄漏。

安裝單向閥前的安全須知

在進行任何單向閥安裝或維修操作前，務必遵守以下安全規定：

• 斷開電源： 必須切斷計量泵電源，并斷開泵電源與總電源的連接。

• 釋放壓力： 卸掉管路內的所有壓力，確保系統處于無壓狀態。

• 關閉閥門： 關閉所有與計量泵相連的進、出液管路截止閥。

• 穿戴防護用具： 必須使用安全眼鏡、手套和防護服等個人防護用品。

• 清理介質： 如果輸送的是腐蝕性液體，需將泵頭內液體清理干凈，并用清水沖洗干凈。

易道茨計量泵單向閥安裝步驟

單向閥的安裝通常涉及將其組件正確組裝，然后將組裝好的單向閥集成到泵頭中。在更換膜片組件時，也需要重新安裝單向閥。

1. 準備與清潔：

• 確保所有單向閥組件（閥體、閥球、閥座、O型圈、閥套等）清潔無雜物，并完好無損。

• 檢查密封圈是否老化、變形，如有需要應更換新的密封圈。

2. 組裝單向閥組件（以上、下閥為例）：

• 重要提示： 單向閥組裝時，每個部件的方向至關重要。請務必參照手冊中**“單向閥安裝圖”**（如圖7、圖8）的正確圖例進行。錯誤的安裝會造成嚴重后果。

• 通常的組裝順序是：先放置一個O型圈，然后是閥座，接著放入閥球，最后是閥體或閥套，再放置另一個O型圈或密封件。

• 仔細確認閥球在閥座上是否能自由移動，但又能良好密封。

3. 安裝到泵頭：

• 將組裝好的上閥組件和下閥組件分別安裝到計量泵的泵頭吸入口和排出口。

• 泵頭的安裝步驟參照更換膜片組件的最后部分，將泵頭本體正確安裝回計量泵時，需確保泵頭上的箭頭方向與水流方向一致。

• 緊固要點： 將易道茨計量泵的單向閥與泵頭連接時，切勿擰得過緊，過緊容易造成泵頭損壞。力度應適中，確保密封即可。

單向閥安裝示意圖描述

重要提示： 鑒于本回答無法直接嵌入圖片，以下是對《易道茨E型機械隔膜計量泵操作手冊》中“單向閥安裝圖”（通常是圖7和圖8，位于第12頁）的文字描述。請您務必對照您的實體手冊進行操作，以確保準確性。

1. 圖7：E系列30L-72L上、下閥裝配圖描述

該圖通常展示了兩種小型閥組件的分解和組裝示意圖，分別代表上閥和下閥。

• 上閥組件： 通常由一個上閥-1（閥體部分）、一個上閥-2（可能為閥蓋或固定件）以及內部的閥球、閥座、O型圈組成。安裝時需注意閥球和閥座的方向。

• 下閥組件： 通常由一個下閥-1（閥體部分）、一個下閥-2（可能為閥蓋或固定件）以及內部的閥球、閥座、O型圈組成。圖中可能還會標示“排氣孔”的位置，這有助于理解泵頭內部的流體路徑。

2. 圖8：E系列90L-150L上、下閥裝配圖描述

該圖通常展示了適用于較大流量范圍泵的單向閥組件。其構成可能更為復雜，或部件尺寸更大。

• 下閥組件： 圖中通常顯示一個“下閥”本體，以及內部的閥球、閥座、O型圈等部件。旁邊的表格會詳細列出這些部件的名稱和對應的序號（例如：O型圈、閥體、閥球、閥座、閥套）。

• 上閥組件： 類似地，會顯示一個“上閥”本體及其內部部件。

• 關鍵點： 這些圖示詳細分解了每個小部件的安裝順序和相對位置，以及螺紋連接處O型圈的放置。再次強調，嚴格按照圖示的部件順序和方向進行組裝至關重要。

安裝后的檢查與調試

單向閥安裝完成后，進行以下檢查以確保計量泵正常運行：

• 泄漏檢查： 重新連接所有管路，在系統加壓后，仔細檢查單向閥連接處及泵頭是否有任何液體泄漏。

• 排氣： 確保泵頭和吸液管路中的空氣完全排出，以防止氣阻影響流量。

• 流量測試與校準： 啟動計量泵，觀察其運行是否平穩。進行流量測試和校準，確認實際流量是否與設定值一致，無異常波動。

結論

正確的單向閥安裝對于易道茨計量泵的精確計量和穩定運行至關重要。在安裝過程中，務必遵循手冊中提供的詳細步驟和圖例，確保每個部件的方向正確，并避免過度擰緊。理解單向閥的工作原理及其在泵系統中的關鍵作用，將幫助您更好地維護易道茨計量泵，延長其使用壽命，并確保加藥過程的可靠性與安全性。

常見問題解答 (FAQs)

1. 問：單向閥裝反了會有什么后果？答： 單向閥裝反會導致計量泵無法正常工作，可能出現完全沒有物料排出、甚至是從進口管路向出口管路反向輸送液體，或因泵頭內部壓力異常導致泵的機械結構損壞。

2. 問：單向閥的O型圈和閥座多久需要更換一次？答： 根據手冊，單向閥的閥球、閥座、墊圈和“O”形圈等組件，建議每5000小時更換一次。如果輸送的是高粘稠度或高腐蝕性物料，更換頻率需要增加。在每次拆卸單向閥時，也應檢查這些密封件的狀態，如有磨損或變形立即更換。

3. 問：安裝單向閥時，可以使用生料帶嗎？答： 手冊中強調，單向閥是靠端面的密封圈密封，使用生料帶（PTFE帶）后，容易造成密封圈未完全壓緊，反而導致泄漏。因此，不建議在單向閥的密封面上使用生料帶，應依靠其自帶的密封圈和正確組裝來確保密封。

4. 問：如何判斷單向閥是否有異物卡??？答：： 如果計量泵出現流量不穩定、流量不足或完全不排液，同時排除了管路堵塞、漏氣、膜片損壞等原因，則可能是單向閥內有異物卡住或閥球、閥座磨損導致密封不嚴。此時需要拆卸單向閥進行檢查和清洗。

5. 問：我的易道茨計量泵有兩個單向閥，它們是一樣的嗎？答： 易道茨計量泵通常有兩個單向閥：一個在吸入側（下閥），一個在排出側（上閥）。雖然它們都執行單向流動的任務，但它們的具體結構、尺寸可能根據泵的型號和泵頭的設計有所不同（如手冊中區分了30L-72L和90L-150L系列的上、下閥裝配圖）。在更換時，務必使用與原型號匹配的單向閥組件。
